IT

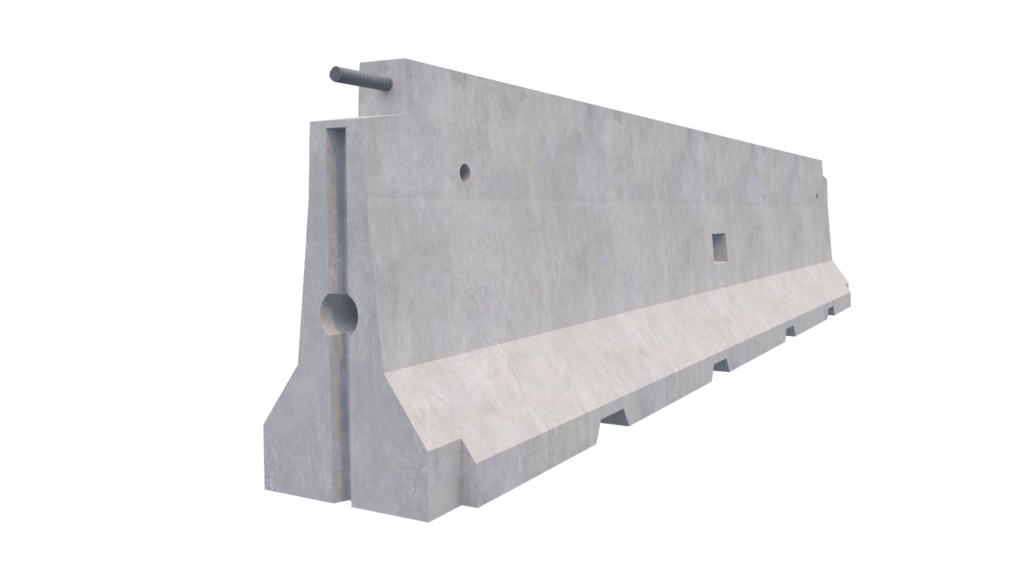

Spartitraffico H120 – H4b

Barriera di sicurezza stradale tipo H120 provvista di marcatura CE, certificata in classe H4b monofilare spartitraffico e bifilare spartitraffico. La prefabbricazione della barriera spartitraffico è realizzata utilizzando calcestruzzo con classe di resistenza C40/50 e armatura in acciaio B450C.

Mutuo collegamento tra elementi contigui in sommità della barriera, mediante barra rullata (diametro 30 mm, passo 10, in acciaio C45) annegata nel calcestruzzo e idoneo manicotto in acciaio PRBO 35MnPb 10.

Ulteriore collegamento si ottiene al piede della barriera mediante 2 piastre in acciaio zincato aventi dimensione 280x80x10mm, collegate da 2 barre in acciaio zincato ad estremità filettate M24 e 4 dadi zincati M24.

Spartitraffico H120 – H4b

Caratteristiche tecniche

Proprietà del calcestruzzo C40/50
Acciaio B450C
Aggancio in testa Barra rullata Ф28 in acciaio C45 e Manicotto in acciaio PR8O 35MnPb 10
Aggancio al piede N.2 piastre in acciaio zincato 280x80x10 mm collegate da n. 2 barre in acciaio zincato M24 e n. 4 dadi zn M24
Elementi speciali Elementi terminali e di transizione

Dati fondamentali

Peso l/p/a
ET100 4900 kg 600/66/120 cm

Risultati del test EN 1317 – 5: 2007 + A2:2012/AC:2012

Tipologia Spartitraffico monofilare Spartitraffico bifilare Bordo laterale
Sistema H120 H120 H120
Lunghezza elemento 6,0 m 6,0 m 6,0 m
Livello di contenimento H4b H4b H2-H4b
Larghezza operativa W7 W8 W5
ASI B B B
Deflessione dinamica 1,9 m 1,6 m 1,1 m
Intrusione veicolo VI8 VI8 VI6
Altezza del sistema 120 cm 120 cm 120 cm
Larghezza del sistema (base) 66 cm 66 cm 66 cm
Larghezza del sistema (sommità) 16 cm 16 cm 16 cm
Marcatura CE  sì
