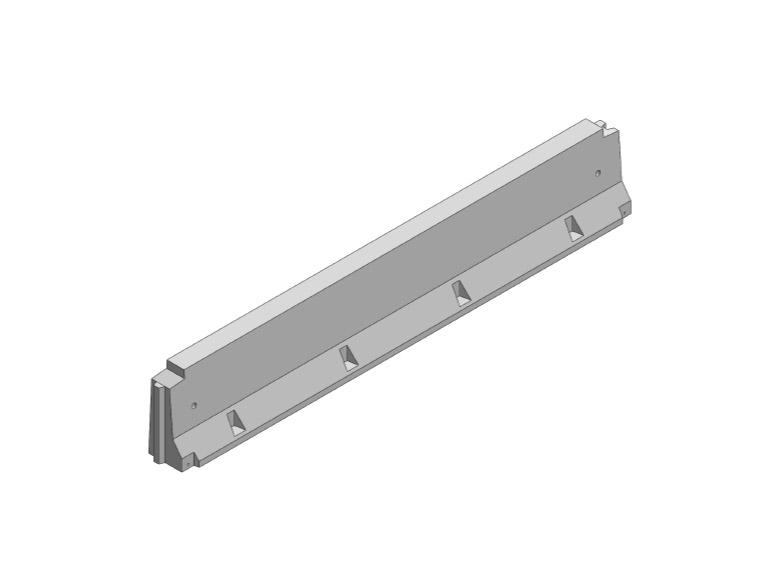

Barriera tipo New Jersey prefabbricata utilizzando calcestruzzo RcK> 450 daN/cmq e armatura in acciaio Fe B44K in ragione di 138 kg./elemento circa (con barra dywidag compresa).
Dimensioni: lunghezza ml. 5,98; larghezza ml. 0,500 (base)/0,230 (sommità); altezza ml.1,00. Peso kg./cad. elemento 4.600 circa.
In sommità è prevista una barra dywidag Ø 20 annegata nel calcestruzzo che, tramite idoneo manicotto di compensazione, consente il mutuo collegamento in testata tra elementi contigui. Un ulteriore collegamento si ha al piede della barriera, a mezzo di una piastra in acciaio zincato a caldo di dimensioni 280x75x10 mm completa di bulloni di serraggio per ogni giunto.
La barriera stradale è comprensiva inoltre di:
- 4 piastre di dimensione 100x150x10 mm, con foro diametro 50 mm, annegate nel getto per l’alloggiamento di tasselli a espansione Liebig Ultraplus filettato M16 o similari, necessari per l’ancoraggio delle barriere al cordolo in calcestruzzo;
- nella versione predisposta per il montaggio di mancorrente, 2 ancoraggi in acciaio annegati nel calcestruzzo per i montanti del corrimano, costituiti ciascuno da 4 barre in acciaio dywidag Ø 20 e contropiastra in acciaio zincato di dimensioni 280x210x8 mm.
Questo modello di barriera New Jersey trova impiego in bordi viadotti di nuova e vecchia costruzione, strade extraurbane in rilevato di altezza superiore ai 6.00 m e/o approccio opere d’arte.
